冠牌地坪劃線漆
環(huán)氧煤瀝青漆漆膜干燥后出現(xiàn)變色，這是怎么一回事？該怎樣避免這種現(xiàn)象發(fā)生呢？
常規(guī)防腐涂料的施工溫度為5~35℃，基材表面溫度大于空氣露點(diǎn)溫度3℃以上?；婧?<4%，空氣相對(duì)濕度一般控制在80%，雨、霧、雪天不可施工。溫度低于0℃時(shí)，固化緩慢，不宜施工。但防腐涂裝往往很難嚴(yán)格按施工條件作業(yè)，因此就有可能出現(xiàn)這樣那樣的問(wèn)題。
環(huán)氧煤瀝青漆施工后漆膜變紅是什么原因？
環(huán)氧煤瀝青漆由于本身的特點(diǎn)，比一般涂料固化更加緩慢。 環(huán)氧煤瀝青漆也是胺固化的環(huán)氧涂料，在溫度較低濕度較大的環(huán)境下施工，干燥，干燥過(guò)程中會(huì)出現(xiàn)胺起霜或胺白化現(xiàn)象，使黑色的表面出現(xiàn)紅色，用布蘸水可以擦去。
由此可見(jiàn)，施工環(huán)境也是影響環(huán)氧煤瀝青漆施工的一大重要因素，在施工過(guò)程中需要特別注意：

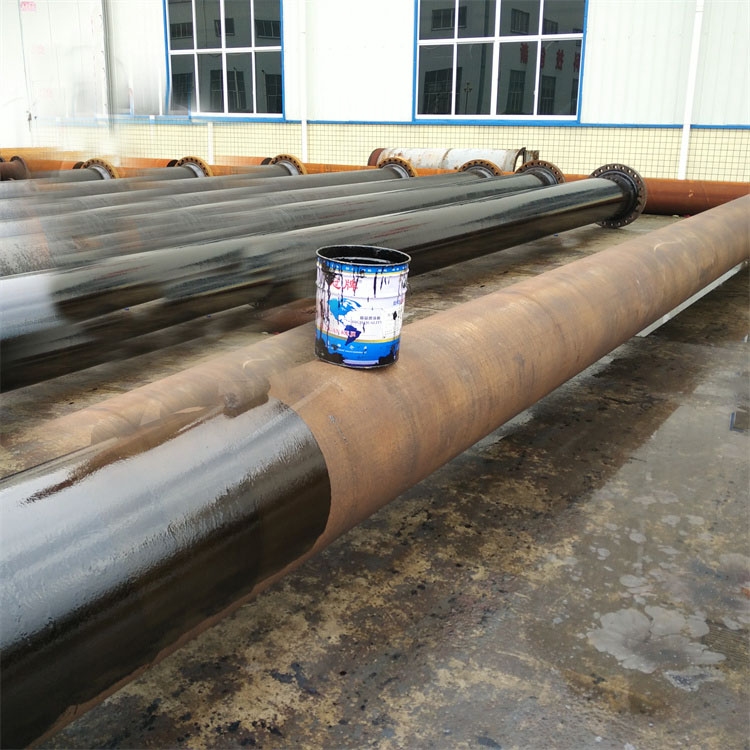

1、表面處理要求 鋼鐵結(jié)構(gòu)，基材處理要求達(dá)到除銹標(biāo)準(zhǔn)sa2.5級(jí)，或采用手工除銹也可采用化學(xué)除銹，要求達(dá)到無(wú)油、無(wú)銹、無(wú)異物，干燥清潔，除銹后的鋼鐵基體表面須在4小時(shí)內(nèi)涂裝底漆。
2、鋼鐵表面的焊縫須達(dá)到表面無(wú)棱角、光滑、無(wú)焊瘤、刺。
3、進(jìn)行厚涂施工時(shí)，以不流淌為宜，時(shí)一般不必加入稀釋劑，但若環(huán)境溫度過(guò)低，粘度較大時(shí)，可添加稀釋劑1%～5%，同時(shí)適當(dāng)增加固化劑
4、施工時(shí)，須注意天氣和溫度的變化，雨、霧、雪天或相對(duì)濕度大于80%時(shí)，不宜施工
本站文章來(lái)源于網(wǎng)絡(luò),僅作為展示之用,版權(quán)歸原作者所有.如有不適，請(qǐng)告知,我們會(huì)盡快刪除。
科冠銷售部：劉經(jīng)理：186-0280-5638 或 譚經(jīng)理：189-8307-2660
2023.06.20
(1).jpg)
